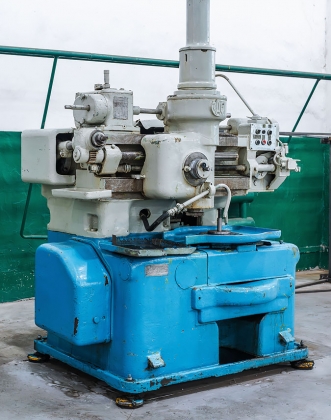

Зубодолбежные станки представляют собой металлорежущее оборудование, предназначенное для нарезания зубьев цилиндрических и конических шестерен методом долбления. В процессе обработки инструмент в виде долбяка совершает возвратно-поступательное движение, срезая металл заготовки слой за слоем. Этот метод позволяет получать зубья с высокой точностью и чистотой поверхности.
Основные разновидности
По конструкции зубодолбежные станки делятся на вертикальные и горизонтальные. Вертикальные станки наиболее распространены и применяются для обработки цилиндрических колес с наружным и внутренним зацеплением. Горизонтальные модели используются реже, преимущественно для крупногабаритных деталей.
По степени автоматизации различают станки ручные, полуавтоматические и автоматические. Современные модели оснащаются числовым программным управлением, что обеспечивает высокую точность и повторяемость операций.
По назначению выделяют универсальные станки для обработки различных типов шестерен и специализированные для конкретных задач, например для нарезания шлицевых валов или конических колес.
Технические характеристики
Основными параметрами зубодолбежных станков являются максимальный диаметр обрабатываемого колеса, модуль нарезаемых зубьев, число двойных ходов долбяка в минуту и мощность привода. Диапазон обработки модулей обычно составляет от 0,3 до 8 миллиметров.
Характеристики точности определяются классом станка. Высокоточные модели обеспечивают изготовление шестерен 6-7 степени точности по ГОСТ. Важным параметром является также жесткость конструкции, влияющая на стабильность обработки и качество поверхности зубьев.
Современные станки комплектуются системами смазки и охлаждения, регулируемыми приводами подачи и механизмами точной настройки положения инструмента относительно заготовки.
Области применения
Зубодолбежные станки широко применяются в машиностроении для изготовления шестерен редукторов, коробок передач, дифференциалов и других узлов силовых передач. Метод долбления особенно эффективен для нарезания внутренних зубчатых венцов, где другие методы обработки затруднены.
В ремонтных цехах эти станки используются для восстановления изношенных шестерен и изготовления запасных частей. В мелкосерийном и единичном производстве долбление часто предпочтительнее фрезерования благодаря возможности обработки без специальных фрез под каждый модуль.
Авиационная, автомобильная и судостроительная промышленность используют зубодолбежные станки для производства ответственных зубчатых передач, требующих высокой точности и надежности. Технология долбления остается востребованной благодаря своей универсальности и способности обеспечивать качественную обработку сложных профилей зубьев.
