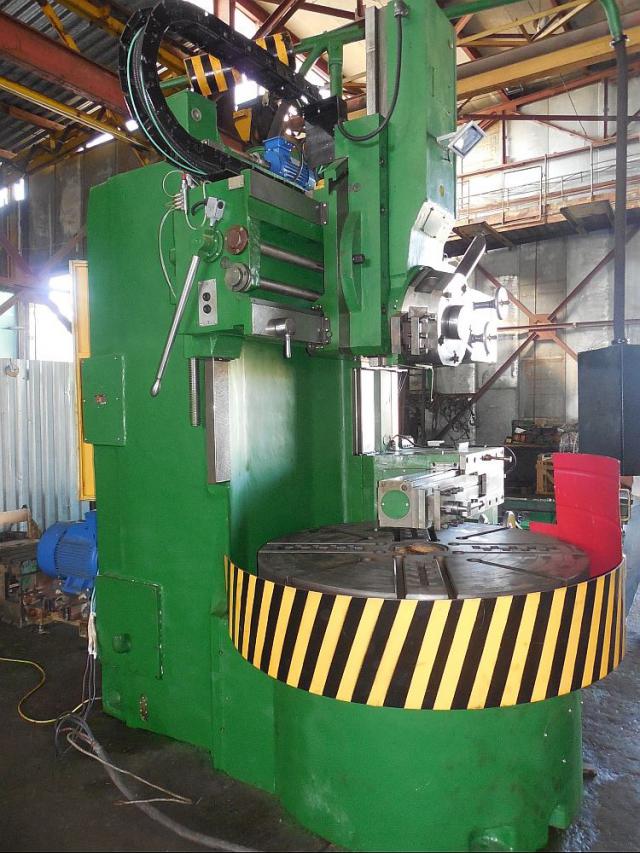

Токарно-карусельные станки представляют собой группу металлорежущего оборудования, предназначенного для обработки крупногабаритных деталей с большим диаметром и относительно небольшой длиной. Основным отличием от обычных токарных станков является вертикальное расположение шпинделя и наличие поворотного стола (карусели), на котором закрепляется заготовка. Такая конструкция позволяет обрабатывать тяжелые и громоздкие детали, которые сложно или невозможно установить на горизонтальных токарных станках.
Разновидности токарно-карусельных станков
По количеству стоек станки делятся на одно- и двухстоечные. Одностоечные модели имеют одну боковую стойку с суппортом и применяются для обработки деталей средних размеров. Двухстоечные станки оснащены двумя симметрично расположенными стойками с суппортами, что обеспечивает повышенную жесткость и позволяет обрабатывать более крупные заготовки.
По степени автоматизации различают станки ручного управления, с механическим приводом подач и станки с числовым программным управлением. Современные карусельные станки часто оснащаются ЧПУ, что обеспечивает высокую точность обработки и возможность выполнения сложных операций без постоянного участия оператора.
По конструктивному исполнению выделяют станки с неподвижным столом и станки с подвижным столом. В первом случае перемещение инструмента осуществляется только суппортами, во втором — стол может совершать дополнительные движения для расширения технологических возможностей.
Характеристики токарно-карусельных станков
Основными техническими характеристиками являются максимальный диаметр обрабатываемой заготовки, который определяется размерами поворотного стола и может достигать нескольких метров, и высота обработки, ограниченная конструкцией стоек. Грузоподъемность стола является критически важным параметром и может составлять от нескольких тонн до сотен тонн у крупногабаритных моделей.
Мощность главного привода зависит от размеров станка и назначения, обычно составляет от 15 до 100 кВт и более. Класс точности станков по ГОСТ обозначается буквами Н, П, В, А, С, где Н — нормальная точность, С — особо высокая. Большинство карусельных станков имеют нормальный или повышенный класс точности.
Диапазон регулирования частоты вращения стола обычно составляет от 0,1 до 300 оборотов в минуту, что позволяет подбирать оптимальные режимы резания для различных материалов и операций. Количество управляемых координат у станков с ЧПУ может варьироваться от двух до пяти и более при наличии дополнительных инструментальных головок.
Применение токарно-карусельных станков
Токарно-карусельные станки широко применяются в энергетическом машиностроении для обработки деталей гидротурбин, паровых турбин и генераторов, таких как бандажи, диски и фланцы. В тяжелом машиностроении на них изготавливают элементы прокатных станов, прессы и другое крупногабаритное оборудование.
В металлургической промышленности станки используются для производства деталей доменных печей, конвертеров и другого металлургического оборудования. Судостроение применяет карусельные станки для обработки гребных винтов, фланцев и других крупных компонентов судовых механизмов.
В железнодорожной промышленности на таких станках обрабатывают колесные пары, диски тормозов и элементы тягового подвижного состава. Общая особенность всех областей применения — необходимость обработки деталей большого диаметра при относительно небольшой длине, где вертикальная компоновка станка обеспечивает существенные преимущества перед горизонтальными аналогами.
