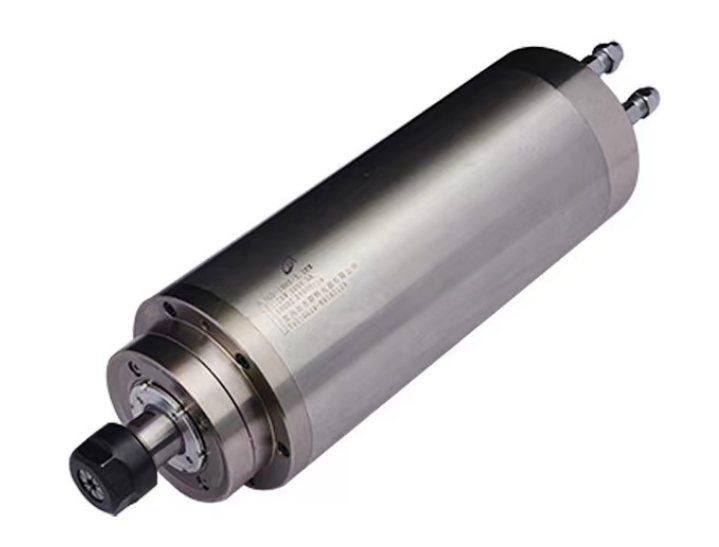

Что такое шпиндель
Шпиндель (от нем. Spindel — «веретено») — это вал, способный вращаться в обе стороны, предназначенный для фиксации и передачи крутящего момента обрабатываемой детали или режущему инструменту. В металлообработке шпинделем называют вал, снабжённый устройством для закрепления заготовки в патроне токарного станка либо режущего инструмента на фрезерных, сверлильных и расточных станках. Этот элемент является ключевым компонентом станочного оборудования, определяющим точность и производительность обработки.
Разновидности шпинделей
По типу привода шпиндели подразделяются на модели с внешним приводом (ременным, зубчатым или цепным) и встроенные электромотор-шпиндели, где двигатель интегрирован непосредственно в конструкцию. По назначению выделяют фрезерные, токарные, шлифовальные, сверлильные и высокоскоростные шпиндели. По расположению вала различают горизонтальные и вертикальные исполнения. Коллекторные модели применяются преимущественно на фрезерных станках и гравировальном оборудовании.
Технические характеристики
К основным параметрам шпинделя относятся мощность (рабочая и пиковая), максимальная частота вращения, крутящий момент, точность биения вала и тип системы крепления инструмента. Стандартные электрошпиндели обеспечивают скорость до 24 000 об/мин, специализированные высокоскоростные модели — до 100 000 об/мин. Механические шпиндели с внешним приводом работают в диапазоне 300–12 000 об/мин. Конструкция включает корпус, рабочий вал, подшипники качения или скольжения, цанговый патрон или другое зажимное устройство, а также систему охлаждения.
Системы охлаждения
Охлаждение шпинделя осуществляется воздушным или жидкостным способом. Воздушное охлаждение проще в обслуживании, но создаёт больше шума и требует регулярной очистки от стружки. Жидкостное (водяное) охлаждение обеспечивает более эффективный отвод тепла, снижает уровень шума и позволяет работать на низких оборотах, однако требует контроля температуры и подачи жидкости. Выбор типа охлаждения зависит от материала обработки и режима работы оборудования.
Подшипниковые узлы
Надёжность шпинделя во многом определяется типом подшипников. Роликовые подшипники выдерживают высокие радиальные и осевые нагрузки, что делает их предпочтительными для токарных станков. Керамические подшипники обеспечивают высокую скорость вращения, но уступают в прочности, поэтому применяются преимущественно в деревообрабатывающем оборудовании. Сепараторы подшипников изготавливаются из металла (штампованные или механически обработанные) или полимера: металлические обеспечивают лучшую смазку, полимерные — снижают шум, но не подходят для высокотемпературных режимов.
Области применения
Шпиндели широко используются в металлообработке, деревообработке, производстве композитных материалов и пластиков. Они являются неотъемлемой частью токарных, фрезерных, сверлильных, шлифовальных и гравировальных станков с ЧПУ и без него. В промышленности шпиндели применяют для фрезерования 3D-рельефов, точного сверления, нарезания резьбы, растачивания отверстий и чистовой обработки поверхностей. В бытовом оборудовании мощностью до 1,5 кВт шпиндели используются для обработки алюминия, латуни и мягких пород древесины.
Критерии выбора
При подборе шпинделя учитывают твёрдость обрабатываемого материала, тип технологической операции (резка, сверление, фрезерование), требуемую точность и производительность. Важны совместимость с типом станка, параметры крепления инструмента, наличие системы охлаждения и тип смазки подшипников. Для высокоскоростной обработки предпочтительны встроенные электромотор-шпиндели, для тяжёлых черновых работ — механические конструкции с усиленными подшипниками. Правильный выбор и регулярное обслуживание шпинделя обеспечивают стабильность работы оборудования и продлевают его ресурс.
