Гибочное оборудование представляет собой специализированные станки и прессы, предназначенные для пластической деформации листового металла, профилей и труб с целью получения заданной формы без разрушения материала. Основной рабочий процесс заключается в изгибе заготовки под определенным углом с использованием пуансона и матрицы. Такое оборудование обеспечивает высокую точность геометрии изделий и широко применяется в металлообработке для изготовления деталей с требуемыми параметрами изгиба.
Разновидности гибочного оборудования
Ручные гибочные станки применяются для единичного производства и мелкосерийных работ с тонколистовым металлом. Они просты в эксплуатации и не требуют источника энергии.
Механические гибочные прессы используют энергию маховика для выполнения гибки. Отличаются высокой скоростью работы, но имеют ограниченную гибкость в настройке усилия.
Гидравлические гибочные прессы обеспечивают плавное регулирование усилия и скорости за счет гидроцилиндров. Подходят для обработки толстолистового металла и сложных профилей.
Пневматические гибочные станки работают на сжатом воздухе. Используются для легких операций гибки с невысокими требованиями к точности.
Электросервоприводные гибочные прессы оснащены цифровым управлением и обеспечивают высокую точность позиционирования, энергоэффективность и возможность программирования сложных циклов гибки.

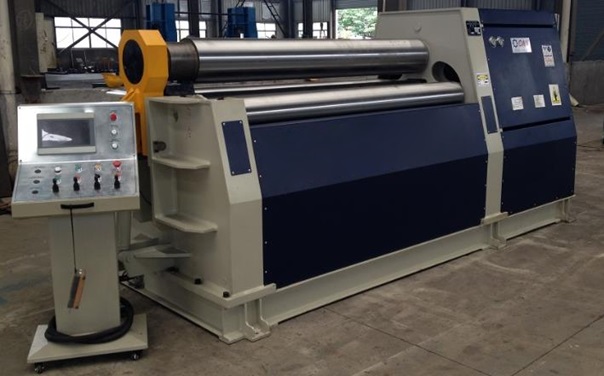

Ротационные гибочные машины предназначены для формирования криволинейных поверхностей и конических изделий путем последовательного вращения и изгиба заготовки.
Трубогибы специализируются на изгибе труб различного диаметра без деформации их поперечного сечения, применяются в сантехнике и производстве металлоконструкций.
Характеристики гибочного оборудования
Усилие гибки измеряется в тоннах и определяет максимальную толщину и прочность обрабатываемого материала. Бытовые модели развивают усилие до 20 тонн, промышленные — свыше 1000 тонн.
Длина гибки соответствует рабочей длине пуансона и матрицы, определяет максимальную ширину обрабатываемого листа. Стандартные станки имеют длину от 1 до 6 метров.
Ход ползуна задает максимальное расстояние перемещения рабочего органа, влияет на высоту изгибаемой детали и возможность установки оснастки различной конфигурации.
Точность позиционирования современных станков с ЧПУ составляет от 0,01 до 0,1 миллиметра по углу и линейным размерам, что обеспечивает стабильное качество серийной продукции.
Мощность привода варьируется от 1 кВт для ручных моделей до нескольких сотен киловатт для крупноформатных промышленных прессов.
Габариты и масса оборудования зависят от назначения: настольные станки весят до 100 кг, напольные промышленные установки — от 2 тонн и выше.
Система управления может быть ручной, с электромеханическим контролем или с числовым программным управлением, обеспечивающим автоматизацию цикла и сохранение программ гибки.
Применение гибочного оборудования
В машиностроении гибочное оборудование используется для изготовления корпусных деталей, кронштейнов, защитных кожухов и элементов несущих конструкций машин и механизмов.
В авиастроении и ракетной промышленности применяются высокоточные прессы для формирования обшивки, лонжеронов и других ответственных элементов из легких сплавов.
В строительстве станки служат для производства металлических профилей, водосточных систем, элементов фасадных конструкций и каркасов зданий.
В производстве мебели гибочные станки формируют металлические каркасы, ножки, направляющие и декоративные элементы из труб и листового металла.
В электротехнической промышленности оборудование создает корпуса щитов, шкафов управления, вентиляционные короба и кабельные лотки.
В автомобилестроении гибочные прессы участвуют в изготовлении кузовных панелей, элементов шасси, выхлопных систем и деталей интерьера.
В судостроении применяются мощные гибочные машины для формирования крупногабаритных секций корпуса и надстроек из толстолистовой стали.
В мелкосерийном и единичном производстве гибочное оборудование позволяет оперативно изготавливать нестандартные детали по индивидуальным чертежам без необходимости изготовления специальной оснастки.
